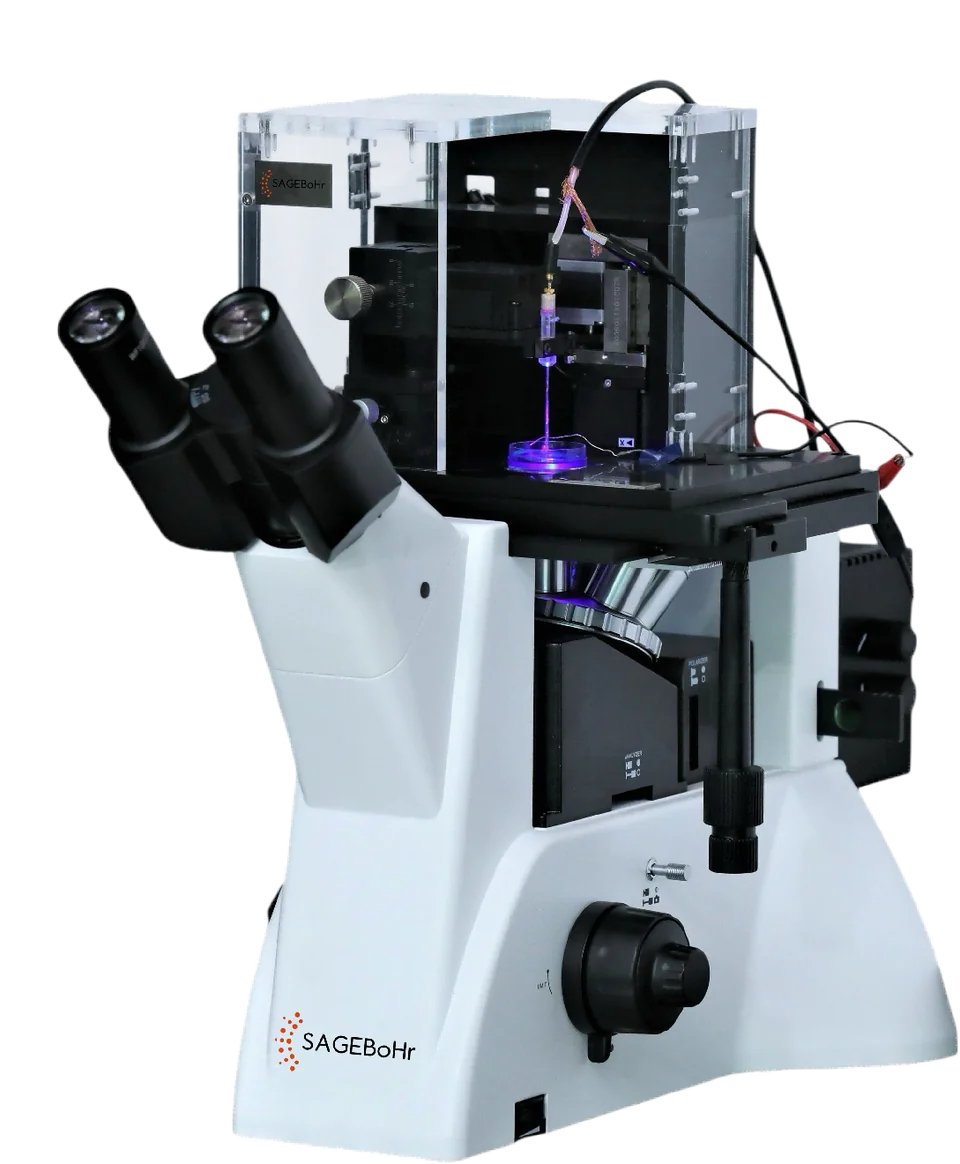

BoHrScan S6
高分辨率三维成像与微区电化学分析系统
融合扫描离子电导显微镜、扫描电化学池显微镜、扫描电化学显微镜三大核心技术，按科研需求灵活搭载对应功能模块。
三大扫描技术融合，一站式覆盖生命科学与材料科学前沿研究
系统采用模块化可配置设计，可根据科研需求搭载 SICM、SECCM、SECM 功能模块，覆盖非接触无损高分辨单细胞研究与纳米尺度材料电化学研究。
两类核心应用场景
生命科学研究
对活细胞及软物质实现非接触无损纳米级超高分辨率成像及原位动态参数检测，获取单细胞多物理参数与电生理信息。
- 单细胞高分辨三维成像
- 细胞离子通道与离子电流检测
- 细胞微纳物质投递、收集与检测
- 样本模量与表面电荷
材料电化学研究
在原位电化学反应工况下，以纳米级空间分辨率完成材料三维形貌、电化学信号与性能测量。
- 电池材料性能
- 微纳 3D 沉积与刻蚀
- 电催化与电化学传感
- 材料微区腐蚀

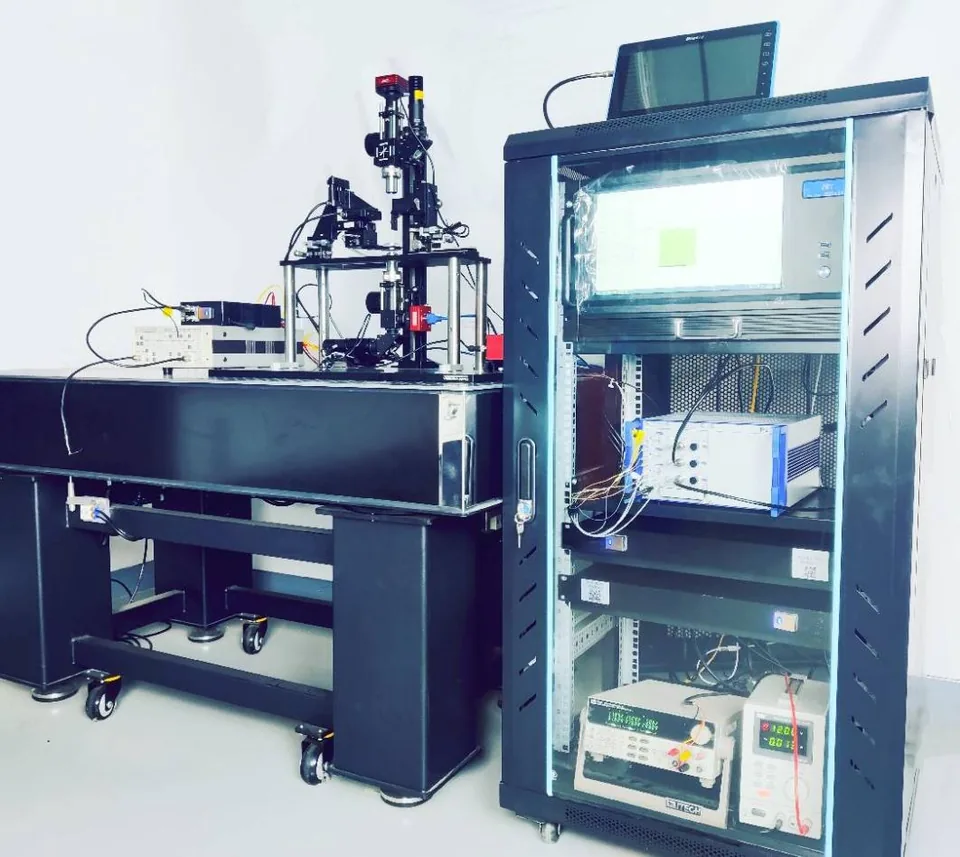

系统组成可按科研需求定制
纳米级定位模块
电化学测量模块
光学显微成像模块
数据采集模块
控制模块
可实现纳米级高分辨率成像
多模式灵活搭配与切换，满足液体与固体样本检测需求
供应链自主可控，快速响应售后与科研节奏
模块优势
扫描模块
- 纳米级的 3D 精确成像和定位
- 屏蔽盒屏蔽大量噪声干扰
- 便捷的探针装卸和样本更换
- 可配置光学镜头辅助观测
控制器模块
- 平台核心控制芯片采用 FPGA
- 高速并行信号处理，实现探针快速控制和高速测量
- 电流信号采集与控制部分通过光纤分离，大幅抑制噪声干扰
- 柔性结构支持系统适用于更多配置实验
上位机软件
- 开放性高，用户可自行配置实验参数
- 支持自定义扫描轨迹
- 动态显示测量结果
技术参数
基础性能
- 图像分辨率
- 512 × 512（可调节）
- 扫描时间
- 30 s ~ 30 min（根据扫描点数而定）
- 图像格式
- BMP
- 扫描过程数据格式
- DAT
XY 轴压电陶瓷作动器
- 控制精度
- 0.4 nm
- 线性度
- 0.02%
- 测量范围
- 100 μm × 100 μm
Z 轴压电陶瓷作动器
- 控制精度
- 0.3 nm
- 线性度
- 0.02%
- 测量范围
- 100 μm
XYZ 微电机定位平台
- 重复定位精度
- 0.1 μm
- 定位范围
- 15 mm × 15 mm × 15 mm
- 最大运动速度
- 1.5 mm/s
移液管探针
- 移液管管探针口径
- ≥50 nm（玻璃）；≥10 nm（石英）
- 形貌分辨率
- 与探针口径相当
